| 한글지원 |
PAK 버전 5.3 (2005년) 부터 한글을 지원.
일반적인 텍스트나 그래픽에서 한글과 함께 데이터의 표현이 가능.
|
| 그래픽 |
PAK SW 가장 큰 장점이며, WYSIWYG(What You See Is What You Get) 그래픽 으로 최고 환경 제공.
ODS의 경우 OpenGL 제공.
|
| SW 라이센스 |
라이센스 구입시 채널 수와 관계없이 무한 채널까지 지원 가능
라이센스 구분이 없이 Online/Offline 동시 지원
|
| 온라인 기능 |
PAK 은 기본적인 Online상 분석 제공되며, 후처리(Post-Processing)도 지원
|
| 온라인상 멀티 분석 기능 |
전 측정 채널에 대해 레코딩과 동시에 FFT, Octave, Order, 심리음향
분석 지원
측정전 얻고자 하는 결과에 대한 일련의 프로세싱을 엑셀처럼 여러개의 시트를 미리 작성
|

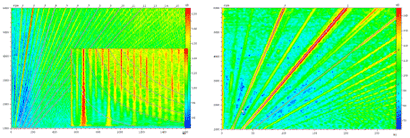

| 그래프간 연결 기능 |
3D와 2D에 대한 연결 기능을 제공
3D의 일정지점에 대한 스펙트럼을 제공외에, 소리재생시에도 3D와 2D간
그래프를 실시간으로 연결
|
| 커서구간 해석 기능 |
이중커서로 지정된 구간의 FFT, 옥타브 등의 해석 |
| |
그래프간 연결 & 커서구간 해석 기능 |
| |
|
| 다중축 기능 |
진동, 소음, rpm, 온도, 속도, 압력, 하중… 등의 물리량을 같은 그래프에 X축/Y축 각각에 최대 9개 까지 표현 가능
일례로 Colormap 과 RPM 그리고 RPM 미분값을 동시에 표현
|
|
< |
|
|
| 다양한 커서 기능 |
Single, Double, Audio, Audio range, Harmonic, Sideband, Order cursor |
|
< |
|
|
| 최대값 탐색 기능 |
커서의 설정구간에서의 최대값 표시
|
마커와 레이블 기능
|
그래프의 특정점에 대한 정보의 표시와 설명 추가
|
| 프리세팅 기능 |
커서위치, 표시모드, 그래픽간 연결, 스케일, 커서 라벨 등에 대해 미리 사용자가 최대5개 까지 설정
|
| 다기능 단위계 기능 |
일반적인 단위외에 사용자가 정한 단위도 작성 기능 지원.
|
| Weighting 기능 |
Linear, A, B, C, D
|
| Scale 설정 기능 |
각 축에 대한 표시 범위 지정 기능 제공
|
| 추가 계산 기능 |
평균, 제곱평균, dB평균, dB제곱 평균, 표준편차, 제곱 표준편차, Maximum, Minimum, Envelop curve, percentile shape
|
| 변수 기능 |
사용자가 입력 정보는 변수로 되어, 출력할 그래프에 자동으로 표시가 가능
|
| 필터 기능 |
실시간으로 이용할 수 있는 HP, LP, BP, BS 등의 필터 제공
|
미적분기능
|
가속도신호로 부터 속도, 변위 계산을 위한 적분기능과 미분 기능 제공
|
제곱, PSD 기능
|
제공 제곱(quadrature) 및 PSD 기능 제공
|
| Y 축 크기 |
peak, rms, peak-to-peak 값을 제공
|
Smoothing 기능
|
선형 평균값을 제공
|
| 편리한 필터 제작 기능 |
필터의 설정방법(계수와 오더)에 따라 그래픽적으로 설계하면 실제 적용되는 필터가 자동적으로 생성
|
| 그래프 출력 |
프린터 출력, 그림파일 저장, MSOFFICE는 Ctl+C/Ctl+V로 그림 복사
|
채널 scope 기능
|
측정전 각 채널의 모니터링을 위한 scope 기능 제공
|

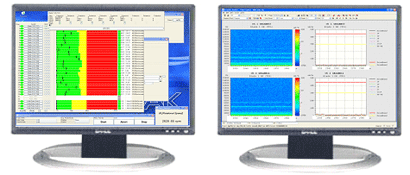

| Dual Screen 기능 |
화면에 실시간으로 표시하고자 하는 그래프가 많은 경우 2개의 화면을 이용, 각각의 화면에 다른 측정화면 표시
|
|
< |
|
Dual Screen 기능 |
|
|
| 대용량 데이터 압축 기능 |
장시간의 레코딩할 경우 파일 크기가 큰 경우 (>2GB), 압축기술을 이용 데이터 저장
|
| 하드디스크 소음 제거 기능 |
데이터 저장시 하드디스크의 소음을 없애기 위하여, RAM에 우선 저장하고 측정후나 혹은 RAM이 부족할 경우 데이터를 하드디스크에 저장
|
| 다양한 출력 양식 제공 |
Auto-, Fixed-, Variable-Format
|
| Graphic Designer 기능 |
사용자가 원하는 출력형식을 작성하기 위해 designer 제공. 텍스트, 그림, 그래프 그리고 XML언어에 의해 변수값 등을 작성
|
| 그래프 Type |
2D, 3D campbell diagram, waterfall, 3D waterfall diagram, 1D analoge diagram, Polar diagram,
|

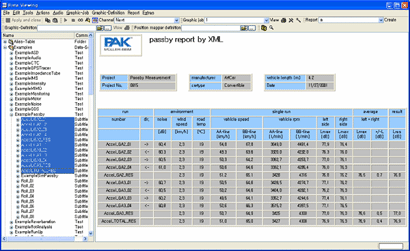

| 테이블 출력 기능 |
XML 기반의 소프트웨어에 의해 사용자가 원하는 테이블을 생성
|
|
< |
|
|

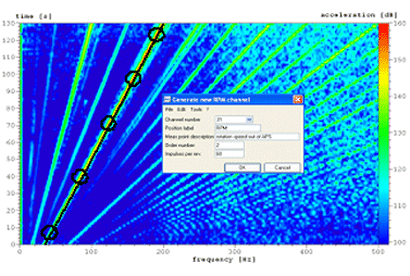

| RPM 생성 기능 |
회전체 분석시 진동, 소음 데이터로 부터 오더 성분에 의한 RPM을 생성, 정확도를 위해 Spine interpolation 제공
|
| |
< |
| 데이터 수정 기능 |
측정한 데이터중 일부를 수정 가능
|
| 추가 텍스트 삽입 기능 |
시험후 추가적인 주석의 삽입 가능 (시험후기등)
|
| Graphic rail 기능 |
각 그래프에서 범위를 설정하는 경우 각 축에 마우스에 의해 범위를 설정할 수 있는 기능 제공
|
| Graphic Job 기능 |
단지 몇 번의 클릭으로 사용자가 원하는 빠른 분석을 수행하는 기능
|
| Graphi Sequence |
분석한 데이터를 출력할 경우 사용자가 미리 설정한 방법에 의해 자동적으로 파일로 저장, 프린터 출력 등을 일괄적으로 수행
|
| Post-processing 기능 |
resampling 분석, calibration sensitivity 수정, 측정위치 정보의 수정, 선택 구간의 분석, 추가 분석
|
| Calibration 기능 |
수동(직접 감도를 입력), 자동(교정기를 이용해서 각 채널 교정), 전자동(채널 수가 많은 경우 교정기를 각 채널에 연결하면 별도의 설정없이 순차적으로 각 채널에 대한 교정 수행)
교정기를 각 채널에 연결하면 별도의 설정없이 순차적으로 각 채널에 대한 교정 수행)
|
| Backup & Restore 기능 |
지정된 경로설정에 의한 데이터의 backup 과 restore 기능 제공.
|
| Merge 기능 |
하드웨어 혹은 센서의 부족으로 여러 번의 측정후 채널 혹은 측정 스텝을 결합하는 기능, master와 slave 개념이용
|

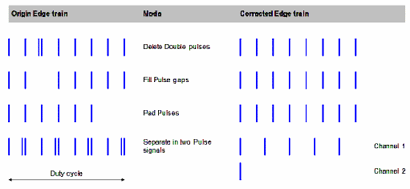

Pulse Editor
|
Missing pulse, double pulse 등의 수정 기능 제공 |
|
<
|

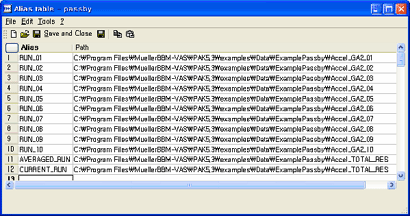

| Alias table |
저장파일의 디렉토리 이름이 긴 경우 변수로 대체 |
|
< |
|
|

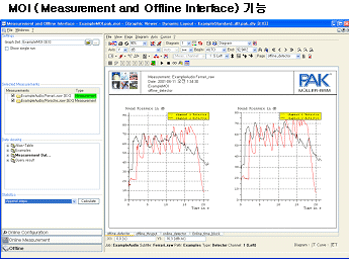

| MOI 지원 |
Measurement and Offline Interface 지원, PAK 에서 가장 많이 사용하는 3가지 기능을 통합. 반복적인 시험분석 지원 |
|
< |
|
|
)
)
)
)
)
)
)
)
