뮐러비비엠은 설립초기 부터 인간과 관련한 음에 대한 연구를 수행하였습니다. 현재까지도 뮐러비비엠 그룹은 심리음향과 관련한 연구와 이에 대한 결과의 부산물을 PAK system에 적용하고 있습니다.
PAK Reverberation
잔향에 관련한 파라미터의 측정하는 모듈
- 잔향시간, 흡음계수, 등가 흡음면적 결정
- ISO 3382에 의한 잔향시간 측정
- Rieter-alpha cabin, motor vehicle cabin, acoustic test bench 등에서 활용 가능하며,
- 차량의 Articulation Index를 최적화에도 이용된다.
- 측정 잔향시간 : T60, T20 또는 T30, T10 와 T15, T<min. decay> 그리고 TNOISE.

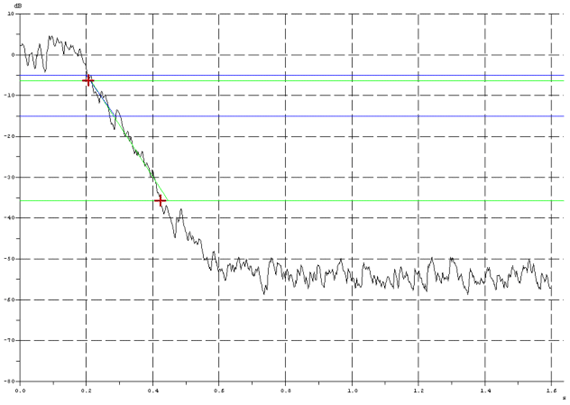

▲ 그림. Decay Curve
PAK Impedance Tube
이 모듈은 impedance tube (즉, Kundt Tube)를 이용한 재료의
흡음특성 측정을 지원한다.
ISO 10534-2: Acoustics -
Determination of sound absorption coefficient and impedance in
impedance tubes.

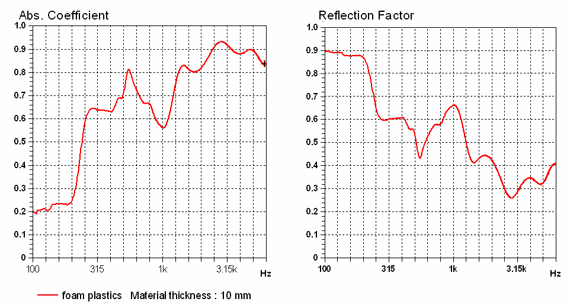

▲ 그림. 흡음률 측정 결과
PAK Sound Power
제품으로 부터 방사되는 소음의 파워를 측정한다. 이 소음파워는
측정환경에 따라 다음과 같은 규격을
이용한다.
잔향실법:
ISO 3741:
Acoustics - Determination of sound power levels of noise sources - Precision
methods for broad-band sources in reverberation rooms
자유 음장법
ISO 3740:
Acoustics - Determination of sound power levels of noise sources - Guidelines
for the use of basic standards and for the preparation of noise test codes
ISO 3744:
Acoustics - Determination of sound power levels of noise
sources using sound pressure - Engineering method in an essentially free field over a reflecting plane
ISO 3746:
Acoustics - Determination of sound power levels of noise sources - Survey method
DIN 45635:
Measurement of airborne noise emitted by machines
PAK 은 partial sound power 계산도 지원하며, 임의의 측정 점에서 계산할 수 있다.
▲ 그림. Sound power 측정 방식 예
▲ 그림. Sound power 실 측정 예
PAK Intensity
소음파워와 정상적인 상태에서의 소음원의 위치를 판별하는데 이용
DIN EN ISO 9614 Acoustics -
Determination of Sound power level of Noise sources from Sound intensity measurements
EN 61043 Electroacoustics -
Devices for Measuring Sound intensity; Measuring via Pairs of pressure-sensing Microphones
▲ 그림. 독일 MTG (사) 인텐시티 탐침자
▲ 그림. 네덜란드 Microflown(사)의 P-U probe
▲ 그림. Discrete measurement mode
▲ 그림. Continuous measurement mode
