Sound Quality Engineering |
|
| |
 음향적으로 특색 있는 제품 개발 단계에서 필요한 기능입니다. 고객의 Needs 를 만족시키는 음향을
설계단계에서 주관적인 관점에서 평가할 수 있습니다.
이를 위해서 다음의 PAK 소프트웨어와 다양한 오디오 관련 하드웨어에 의해서 음향설계의 도구를
제공합니다.
- PAK Sound Design
- PAK Hearing Comparison
- PAK Jury Validation |
| |
 |
| |

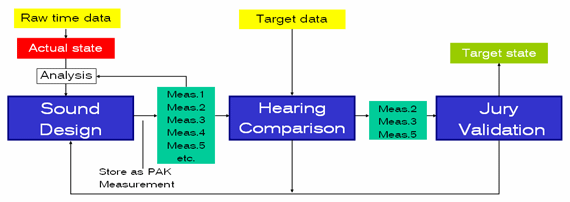

그림. Sound Quality Engineering 개념
|
|
|
| |
| |
PAK Sound Design |
|
| |
PAK Sound Design Module은
개발자가 원하는 방법으로 소리를
수정할 수 있도록 하고,
목표음(Target Sound) 제작을 위해 쉽게
접근할 수 있도록 하며,
필터를 적용한 신호로 부터 즉각적인
피드백이 가능하도록 한다.
- 제공되는 필터
- FFT-, Order-based filter
- HP, LP filter
- Variable time and order filter
- 조합된 필터 제공
|
|
▲ 그림. PAK Sound Design Module
|
|
|
|
| |
 |
 |
| ▲ 그림. PAK Jury 출력 화면 |
▲ 그림. PAK Hearing
Comparison Process |
|
|
|
| |
PAK Jury Validation |
|
| |
PAK Jury 시스템은 jury server 를 이용함으로써 인터넷 등을 통하여 다양한 그룹간의 차이를 평가할 수 있다. 예를 들면, 유럽, 미주,
아시아 등의 지역적인 편차에 대한 평가가 가능하다. 즉, 수출지역에서의 각국 특색에 맞는 Jury test 수행이 가능합니다.
- 주관적인 방법으로 음질의 목표치 설정
- 객관적인 측정과 주관적인 평가의 Correlation
|
|
 |
|

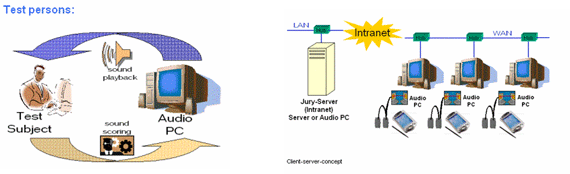

▲ PAK Jury Test 기본 개념 |
▲ 그림. PAK Jury Test 시스템 구성 |
|
|
 |

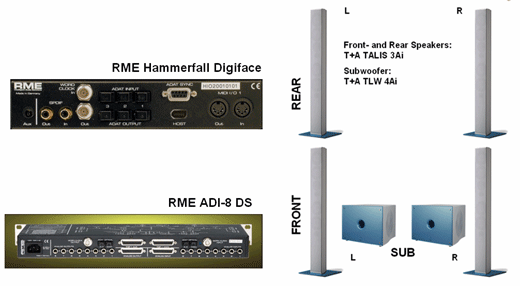

▲ 그림. 청감실 용 오디오 재생 시스템
(자세한 내용은 Product 의 Audio playback 시스템 참조) |
|
 |

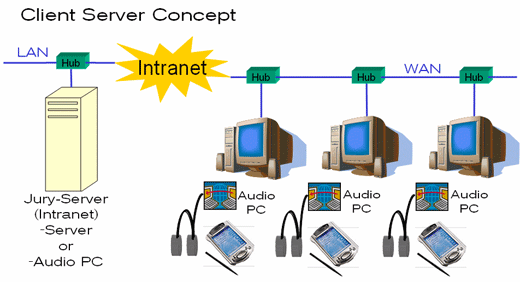

| ▲ 그림. Intranet 을 이용한 PAK Jury Test
|
|
 ` |

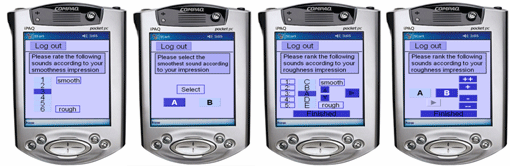

| ▲ 그림. PDA에 의한 PAK Jury Validation 방법
|
|
|
|
| |
ASD (Active Sound Design)
- Driving Sound Lab Supported by MBBM Consulting Group |
|
| |
- 자동차 개발시 Brand sound 혹은 Target Sound 구현을 목적으로 개발된 ASD 시스템
- 시험실이 아닌 노면 주행 조건에서의 Target Sound 평가 및 개발
- 기존 ANC (Active Noise Cancellation) 기술에 engine rpm, load 외에 다른 파라미터를
추가하여
Target Sound 설정
- 신규 개발 차종에 적용 (ASD system 손쉽게 장착 가능)
|
| |
 |
|

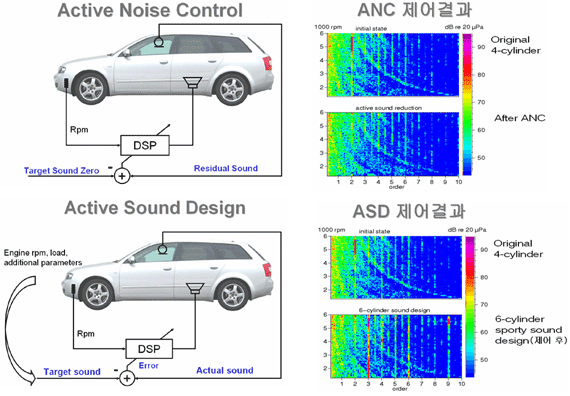

| ▲ 그림. PAK ANC 와 ASD의 비교 |
|
)
)
)
)
)
)
)
)
)
)
)
